钢丸是一种常用的金属工件处理材料，钢丸的组织严密、粒度均匀，用钢丸处理金属工件的表面可以起到增加金属工件表面压力的作用，可以很好的提高工件的抗疲劳能力。使用钢丸处理金属工件表面具有清理速度快特点，钢丸和钢砂有适当的硬度，具有很好的反弹性，内部余角和形状复杂的工件都可以均匀迅速的清理，缩短表面处理的时间，提高工作效率，是一种很好的表面处理材料。
执行标准：2008年国家标准GB/T18838.3《高碳铸钢丸和砂》
关于钢丸的分类，国内市场上有很多叫法，由于材质不同分为铸钢丸，不锈钢丸，合金钢丸等。

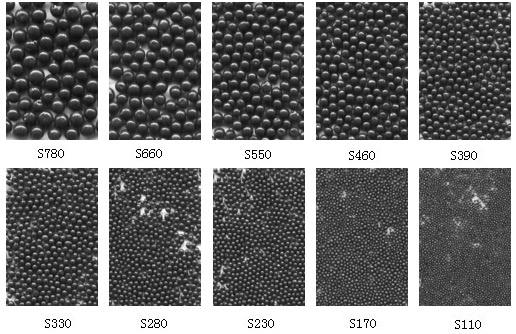

根据钢丸直径大小不同，主要型号：S70，S660，S550，S460，S390，S330，S280，S230，S170，S110。
钢丸主要性能
锰(Mn) 0.35～1.20%
硅(Si) 0.40～1.20%
硫(S) ≤0.05%
磷(P) ≤0.05%
平均硬度
（500g荷载下测定） 常规：40～50HRC (377～509HV)
特殊：52～56HRC (543～620HV)
特殊：56～60HRC (620～713HV)
硬度偏差 最大偏差范围为±3.0HRC或±40HV
金相组织 均匀的回火马氏体或回火屈氏体＋弥散分布碳化物。
